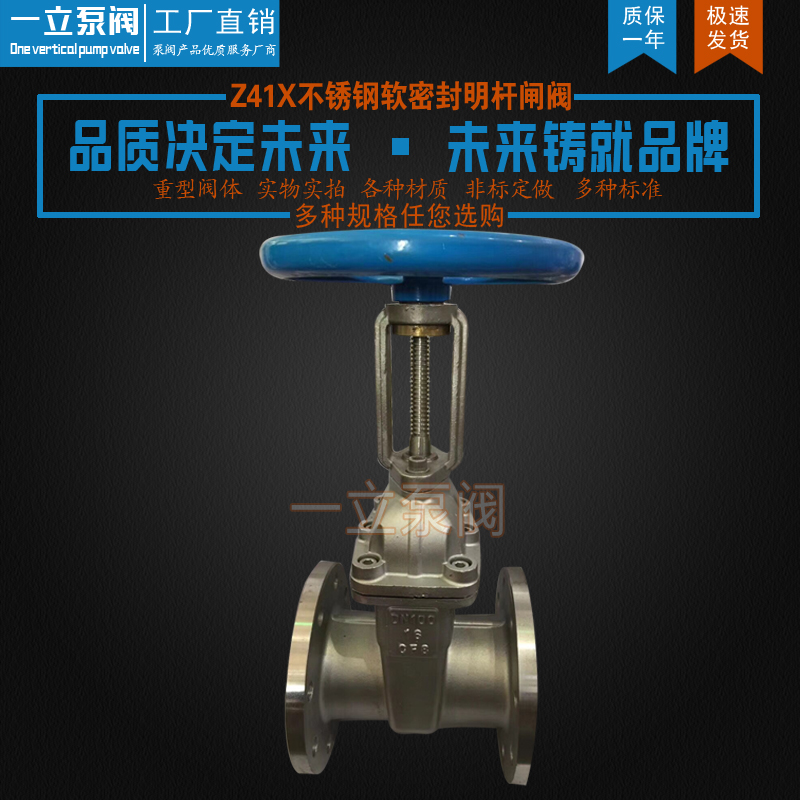

Z41X不锈钢软密封明杆闸阀
分享到:
Z41X不锈钢软密封明杆闸阀
单价:
700.00
产品详情
连接方式: 法兰 类型: 软密封闸阀
规格: DN50-DN1200 材质: 不锈钢
压力: PN10/PN16/PN25 品牌: 一立阀门
型号: Z41X-10/16P 产品应用: 给排水系列管道


本公司生产的Z41X-10/16,RRHX不锈钢明杆软密封闸阀除了具有弹性座封闸阀的优点之外,主要还可以较直观显示阀门开度,启闭迅速可靠,故常用于消防及工业系统。一般安装于距地面较高的位置。我厂阀门制造技术所生产的高端高品质软密封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

材质分为有:304/304L/316/316L等




软密封闸阀特点

1. 整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命

2. 重量轻:阀体采用球铁制成,重量轻,安装方便。
3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。


软密封闸阀零件参数

型号

材料

阀体、阀盖

阀杆

衬胶闸板

填料

Z41X-10P

不锈钢

铬镍不锈钢

球墨铸铁(丁晴橡胶)

丁晴橡胶

Z41X-16P

不锈钢

铬镍不锈钢

球墨铸铁(丁晴橡胶)

丁晴橡胶



软密封闸阀性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z41X-10P

10

1

≤80

Z41X-16P

16

1.6

≤80



软密封闸阀尺寸参数表

Z41X-10 型明杆软密封闸阀

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

20

3

4×Φ19

65

190

185

145

118

20

3

4×Φ19

80

203

200

160

132

22

3

8×Φ19

100

229

220

160

132

22

3

8×Φ19

125

254

250

210

184

26

3

8×Φ19

150

267

285

240

211

26

3

8×Φ23

200

229

340

295

266

26

3

8×Φ23

250

330

395

350

319

28

4

12×Φ23

300

356

445

400

370

28

4

12×Φ23

350

381

505

460

429

30

4

16×Φ23

400

406

565

515

480

32

4

16×Φ28

450

432

615

565

530

32

4

20×Φ28

500

457

670

620

582

34

4

20×Φ28

600

508

780

725

682

36

5

20×Φ31

Z41X-16Q 型明杆软密封闸阀

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

19

3

4×Φ19

65

190

185

145

118

19

3

4×Φ19

80

203

200

160

132

19

3

8×Φ19

100

229

220

180

156

19

3

8×Φ19

125

254

250

210

184

19

3

8×Φ19

150

267

285

240

211

19

3

8×Φ23

200

229

340

295

266

20

3

12×Φ23

250

330

405

355

319

22

3

12×Φ28

300

356

460

410

370

24.5

4

12×Φ28

350

381

520

470

429

26.5

4

16×Φ28

400

406

580

525

480

28

4

16×Φ31

450

432

640

585

548

30

4

20×Φ31

500

457

715

650

609

31.5

4

20×Φ34

600

508

840

770

720

36

5

20×Φ37
